TRASFORMATORE DI USCITA 3K5-SE-30W
Tipologia: single ended
Nucleo ferromagnetico: Nucleo a “C” in Nanocristallino
Impedenza nominale primario: 3500 Ohm
Impedenza nominale secondario: 5 Ohm
Rapporto di trasformazione: 25
Rdc primario: 76 Ohm
Rdc secondario: 170 mOhm
Induttanza primario: 40 Henry
Induttanza secondario: 60 mHenry
Corrrente di Bias massima: 150 mA
Risposta in frequenza: 10Hz/70KHz -0,8 db/-2 db
Dimensioni: H 120mm Base 120x120mm – Peso : 5 kg

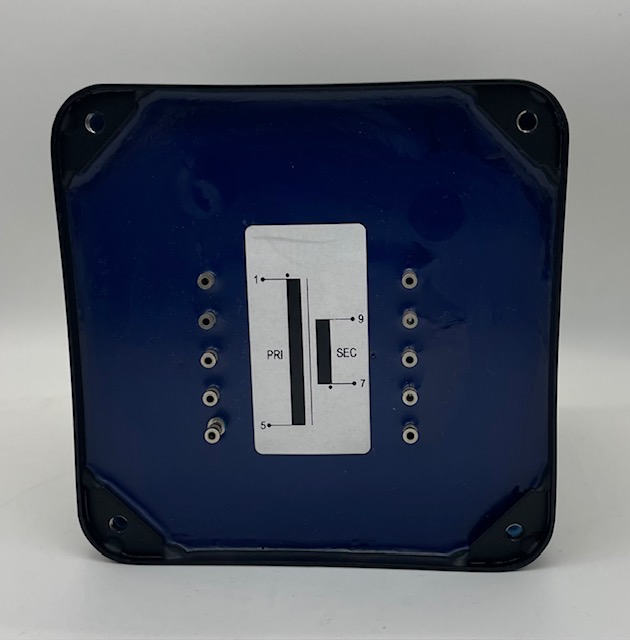

Schema Elettrico:
1-5: 3500 Ohm
7-9: 5 Ohm
